角焊縫作為鋼結構焊接過程中最常見的焊縫拼接形式，因此很多焊工都會遇到不同樣式的角焊縫，同時也有著不同的標準，那么如何能夠很好的焊好角焊縫，并且得到滿足要求的角焊縫呢？今天小編給大家簡單介紹下：

1  母材的選擇

 下面我們以母材材料為Q355，尺寸為200x125x12mm的試板為例進行簡單的介紹。

2  焊材的選擇

        焊材材料：選用E5015（J507）焊條，烘干溫度為350~400℃，保溫2h，焊絲采用符合國標ER50-6（美標ER70S-6）。

3  焊前清理

         對于角焊縫，焊縫的兩側15~20mm內要清理干凈。采用砂輪修磨或化學處理的方式去除板材表面的氧化膜、鐵銹以及油和水等。

4  裝配點固

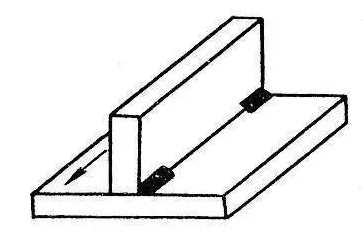

       一般角焊縫要求焊縫間隙盡量小。點固一般在板材背面進行，點固長度在10mm左右。一般點固兩到三點即可，如圖所示：

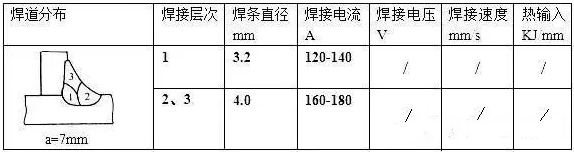

5  焊接參數

      打底焊

1.1 焊條角度和運條方法

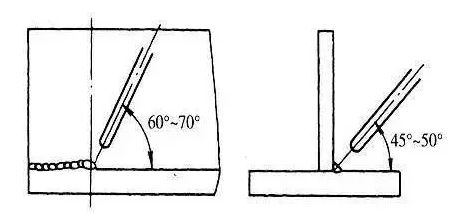

        根部平角焊的焊條角度如圖所示：采用右焊法，在試板左側引弧，短弧焊。采用直線運條方式，向右焊接，電弧對準根部頂角，壓低電弧，保證頂角和兩側板熔合。打底焊時擺動方法采用直線運條，不擺動快速焊接，這樣可以達到所需要的熔深。

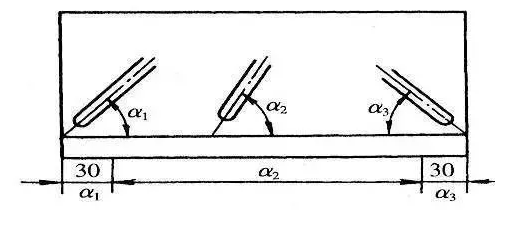

        在焊縫始焊端和終焊端處，容易出現磁偏吹現象，影響焊縫的質量，此時要適當的調整焊條的角度，一般把電弧指向熔池來控制磁偏吹。如圖。

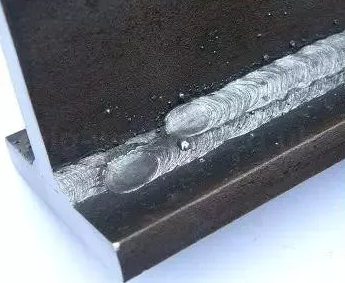

1.2 焊道接頭

        接頭在弧坑處前10mm處引弧，拉長電弧迅速移動到弧坑處時，沿弧坑形狀填滿弧坑，然后正常焊接即可。

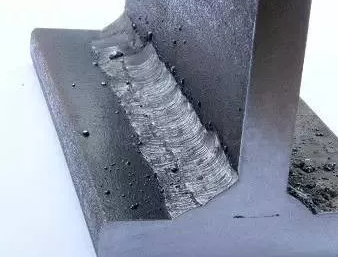

         蓋面焊

      蓋面焊接前，清除根部焊道焊渣和飛濺以防止產生夾渣缺陷。

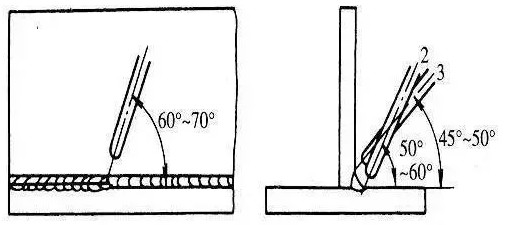

        蓋面焊焊兩道，先焊下面焊道，再焊上面焊道。焊接下面焊道時，電弧要對準根部焊道的下沿，直線運條，焊條角度要大于45°；焊接上面焊道的時候，電弧對準根部焊道上沿，直線運條也可以橫向擺動，其焊條角度要＜45°，如圖所示：

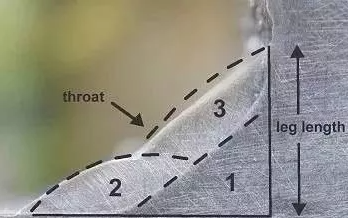

每一層壓道示意

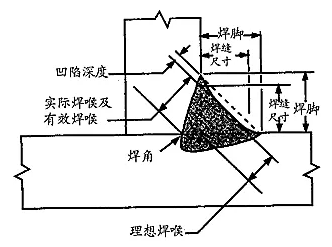

焊角尺寸的表示

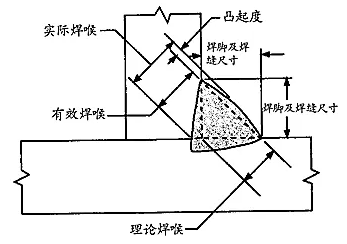

凸焊角焊縫

凹焊角焊縫

        理論焊喉： 在角焊縫剖面內畫出的最 大內切直角三角形中從接頭根底到斜邊的垂直距離。

        有效焊喉：減去凸起部分，從角焊縫表面到焊根的最小距離。

        實際焊喉：角焊縫表面和焊根的最短距離。對于凹型角焊縫，由于無凸起部分，所以有效焊喉等于實際焊喉。

        焊腳尺寸：從接頭根部到角焊縫焊趾的距離。

        焊趾：焊縫表面和母材的相交點。

        確定角焊縫尺寸時，必須先清楚角焊縫是凸型還是凹型，凸形指焊縫表面隆起產生輕微外凸，它與凸起高度有關。角焊縫的凸起高度與坡口焊縫的加強高相同。

        如果焊縫出現凹陷，它表示此焊縫表面出現碟凹。

        對此兩種外形，焊腳高度相等的角焊縫的焊縫尺寸表述為“角焊縫剖面中(兩個焊腳等長)所得到的最 大等腰直角三角形的直邊。”

        因此，凸形角焊縫，焊腳等于焊縫尺寸，但凹型角焊縫焊縫尺寸稍小于其焊腳長度。
