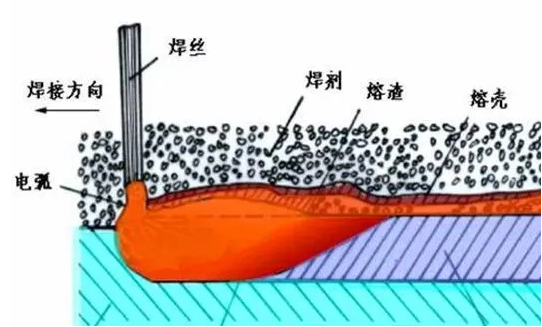

焊劑是顆粒狀焊接材料。在焊接時它能夠熔化形成熔渣和氣體，對熔池起保護和冶金作用。焊接時，能夠熔化形成熔渣和氣體，對熔化金屬起保護和冶金處理作用的一種物質。
成分

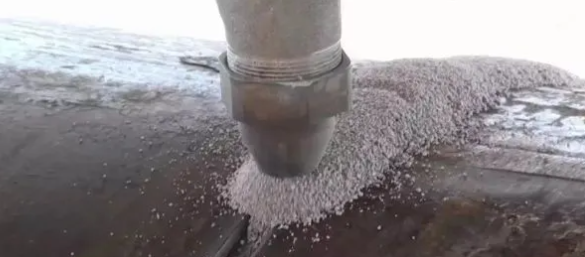

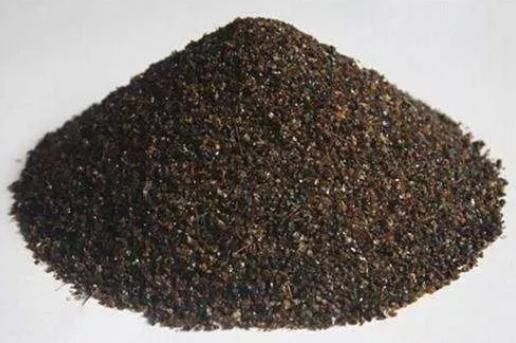

焊劑由大理石、石英、螢石等礦石和鈦白粉、纖維素等化學物質組成。焊劑主要用于埋弧焊和電渣焊。用以焊接各種鋼材和有色金屬時，必須與相應的焊絲合理配合使用，才能得到滿意的焊縫。焊劑的分類方法很多，有按照用途、制造方法、化學成分、焊接冶金性能等分類，也有按照焊劑的酸堿度、焊劑的顆粒度分類。無論哪一種分類方法，都只是從某一方面反映焊劑的特性，不能包含焊劑的所有特點。常用的分類方法有1、中性焊劑 中性焊劑是指在焊接后，熔敷金屬化學成分與焊絲化學成分不產生明顯變化的焊劑，中性焊劑用于多道焊，特別適用于焊接厚度大于25mm的母材。中性焊劑有以下特點：a、焊劑里基本不含SiO2、MnO、FeO等氧化物。2、活性焊劑 活性焊劑指加入少量的Mn、Si脫氧劑的焊劑。能提高抗氣孔能力和抗裂紋能力。活性焊劑有以下特點：a、由于含有脫氧劑，熔敷金屬中Mn、Si將隨電弧電壓的變化而變化。由于Mn、Si增加將提高熔敷金屬的強度、降低沖擊韌性。因此，多道焊時，應嚴格控制電弧電壓。3、合金焊劑 合金焊劑中添加較多的合金成分，用于過渡合金元素，多數合金焊劑為燒結焊劑。合金焊劑主要用于低合金鋼和耐磨堆焊的焊接。4、熔煉焊劑 熔煉焊劑是將各種礦物的原料按照給定的比例混合后，加熱到1300 度以上，熔化攪拌均勻后出爐，再在水中急冷以使粒化。再經過烘干、粉碎、過篩、包裝使用。國產熔煉焊劑牌號采用“HJ"表示，其后面第一位數字表示MnO的含量，第二位數字表示SiO2和CaF2的含量，第三位數字表示同一類型焊劑的不同牌號。5、燒結焊劑 按照給定的比例配料后進行干混合，然后加入黏結劑(水玻璃)進行濕混合，然后造粒，再送入干燥爐固化、干燥，最后經500度左右燒結而成。國產燒結焊劑的牌號用“SJ”表示，其后的第一位數字表示渣系，第二位和第三位數字表示同一渣系焊劑的不同牌號。
